НКУ-Каскад

Информационный материал

НКУ‐Каскад применяются в составе систем энергоснабжения, управления и автоматики в качестве распределительных щитов, силовых распределительных пунктов, щитов и шкафов управления и автоматики, могут применяться в качестве распределительных устройств со стороны низшего напряжения комплектных трансформаторных подстанций:

  • на электростанциях для ввода и распределения электроэнергии переменного тока по потребителям
  • собственных нужд на объектах добывающей отрасли
  • на предприятиях химии и нефтехимии
  • перекачивающих станций газопроводов и нефтепроводов
  • на производственных линиях предприятий тяжелой промышленности
  • в электроустановках энергосистем промышленных предприятий, транспорта и сельского хозяйства, в гражданском строительстве



Преимущества

01

Свободно конфигурируемая система (модульный принцип) позволяет подобрать необходимый состав НКУ

02

Испытаны и апробированы в Российских испытательных центрах и во всех отраслях

03

Все решения технически и экономически обоснованы, исключено необоснованное удорожание

04

Защита капиталовложений благодаря легкому расширению, модернизацию и ремонту

05

Минимальные затраты на эксплуатацию благодаря необслуживаемым решениям, автоматизации и безопасности

06

Высокая степень ремонтопригодности

Документация

Технические характеристики
Конструкция
Сертификаты
Опросный лист
Проектная документация

Номинальное напряжение, кВ

0,4

Наибольшее рабочее напряжение, кВ

0,69

Номинальное напряжение изоляции главных цепей, В

1000

Номинальный ток сборных шин, А, не более

6300

Номинальный ток распределительных шин, А, не более
- для НКУ с выдвижными блоками
- для НКУ со стационарными блоками



1810
3100

Номинальная частота переменного тока, Гц

50; 60

Род тока главных цепей

Переменный трехфазный

Род тока оперативных цепей

Постоянный или переменный

Номинальное напряжение оперативных цепей, В
- Переменного тока
- Постоянного тока


220
12; 24; 110; 220

Номинальное напряжение изоляции, В

1000

Сопротивление изоляции, МОм, не менее

1

Ток термической стойкости в течении 1 сек (кратковременно допустимый ток), кА

До 100

Ток электродинамической стойкости (ударный ток) сборных шин, кА

До 220

Тип системы заземления

IT,  TT, TN-C, TN-S

Условия установки НКУ

Для внутренней установки в электропомещениях

Взаимное расположение НКУ

Однорядное; двухрядное и угловое

Способ обслуживания

Одностороннее; двустороннее

Расположение сборных шин

Сверху; сзади

Наличие изоляции токоведущих частей

Без изоляции; с изоляцией

Вид внутреннего разделения отсеков

до 4b

Аппараты на вводе

С автоматическим выключателем стационарного исполнения;
C автоматическим выключателем выкатного исполнения.

Аппараты на отходящих линиях

С автоматическим выключателем стационарного исполнения;
C автоматическим выключателем съемного исполнения;
C автоматическим выключателем выкатного исполнения.

Способ установки функциональных модулей на отходящих линиях

Стационарное; втычное; выкатное

Конструкция функциональных модулей

Стационарные и выдвижные

Ввод питания

Кабельный - снизу, сверху
Шинный - снизу, сверху, справа, слева

Ввод / вывод отходящих линий

Кабельный - снизу, сверху
Шинный - снизу, сверху

Вид управления

Местное; дистанционное

По степени защиты оболочки по ГОСТ 14254

IP31; IP42; IP54

Климатическое исполнение по ГОСТ 15150

УХЛ3

Рабочее значение температуры окружающего воздуха, °С

+40 … -25

Высота над уровнем моря, м, не более

1000

Срок службы, лет

30

Показать больше

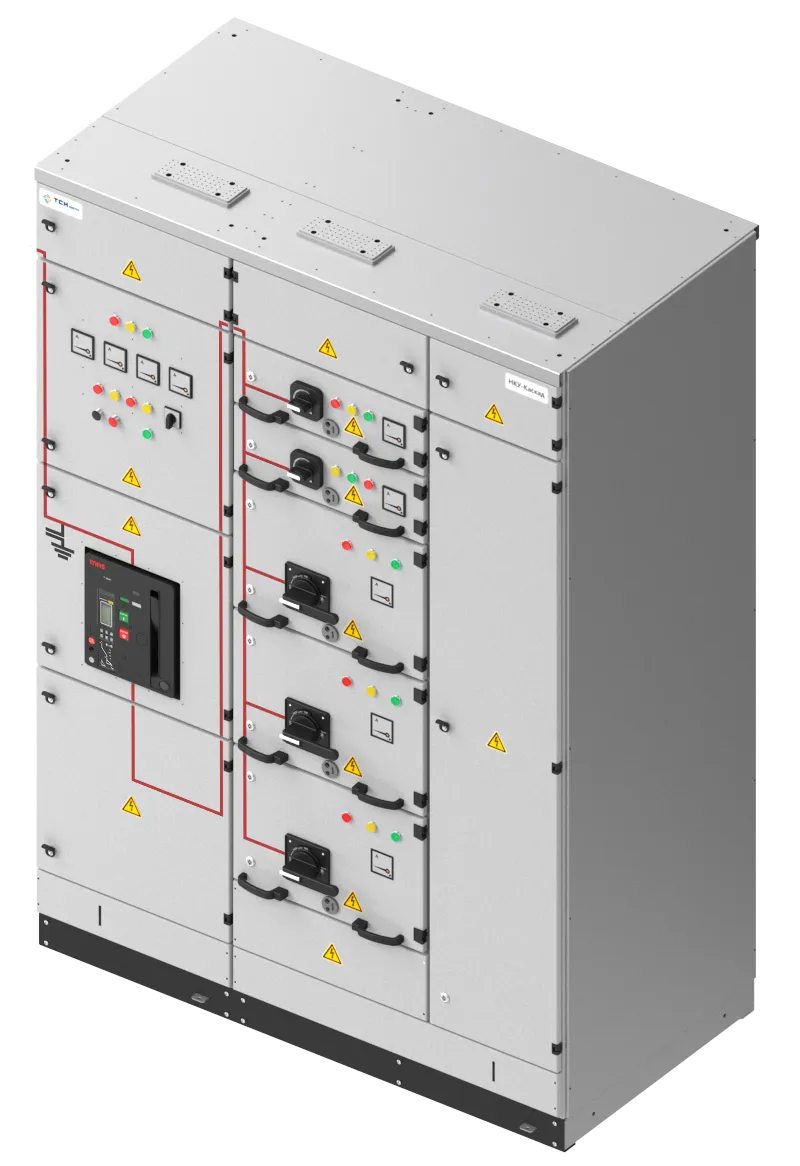

Конструктивно секция НКУ Каскад представляет собой металлический шкаф (или несколько шкафов) одно- или двухстороннего обслуживания.

Основой шкафов служит сборная конструкция - каркас, который собирается из С-образных профилей с отверстиями, шаг перфорации которых 25 мм соответствует DIN 43660. Профили изготовлены на высокоточном технологическом оборудовании из стального оцинкованного листа толщиной 2 мм. Сборка профилей в пространственный каркас осуществляется при помощи угловых пластин на заклепочных соединениях.

На каркас при помощи болтовых соединений крепится металлическая оболочка, состоящая из дверей, съемных панелей, крыши и пола. Все внутреннее пространство шкафа разделено на четыре основных отсека:

отсек сборных шин содержит систему сборных и распределительных шин;
отсек функциональных модулей служит для размещения блоков управления электродвигателями, автоматических выключателей, приборов и элементов защиты, управления, измерения и сигнализации;
отсек кабельных присоединений обеспечивает удобный подвод и подключение внешних силовых и контрольных кабелей, и может использоваться для размещения различного вспомогательного оборудования;
отсек межшкафных связей служит для прокладки транзитных межшкафных связей распредустройства.

Отсек сборных шин в шкафах двухстороннего обслуживания размещен в верхней части шкафа, для шкафов одностороннего обслуживание также возможен вариант размещения шин как в средней части шкафа, так и на задней стенке. Во всех случаях сборные шины располагаются горизонтально «на ребро». К ним присоединяются распределительные шины, которые располагаются вертикально в задней части шкафа (за отсеком функциональных модулей) или сбоку и служат для подачи питания на коммутационные аппараты. Шины изготавливаются из твердой электротехнической меди ГОСТ 434-78.

Отсек функциональных модулей расположен с фасадной стороны шкафа НКУ и имеет ширину 600 мм и высоту 1800 мм. По высоте отсек разделен перегородками на отдельные модули. В отсеке могут устанавливаться функциональные блоки стационарного и выдвижного исполнения. В блоках могут размещаться автоматические выключатели, выключатели нагрузки с предохранителями, контакторы, реле, микропроцессорных блоки релейной защиты и других элементов управления и автоматики.

Отсек кабельных присоединений представляет собой ячейку, примыкающую к отсеку функциональных модулей. Его расположение зависит от вида обслуживания. Так при одностороннем обслуживании отсек расположен с правой стороны, а при двустороннем обслуживании – с задней стороны отсека функциональных модулей. Возможно применение в НКУ вместо отсека кабельных присоединений отдельного шкафа кабельных сборок или объединение отсека кабельных присоединений с отсеком функциональных модулей.

Отсек межшкафных связей предназначен для размещения автоматов питания собственных нужд и общесекционных зажимов вспомогательных цепей.

Каждый изолированный отсек имеет степень защиты не менее IP20 по ГОСТ 14254-96 в соответствии с требованием п.1.7.68 ПУЭ.

Конструктивные возможности НКУ Каскад обеспечивают 6 типовых видов секционирования по ГОСТ Р 51321.1-2000.

В зависимости от функционального назначения НКУ делятся на следующие основные типы:

шкафы ввода (ШВ);
шкафы секционирования (ШС);
шкафы распределительные (ШЛ);
шкафы вводно-секционные (ШВС);
шкафы вводно-распределительные (ШВР);
шкафы кабельных сборок (ШК);
шкафы шинных соединений (ШШ);
шкафы компенсации реактивной мощности (УКРМ);
шинные мосты (ШМ).
